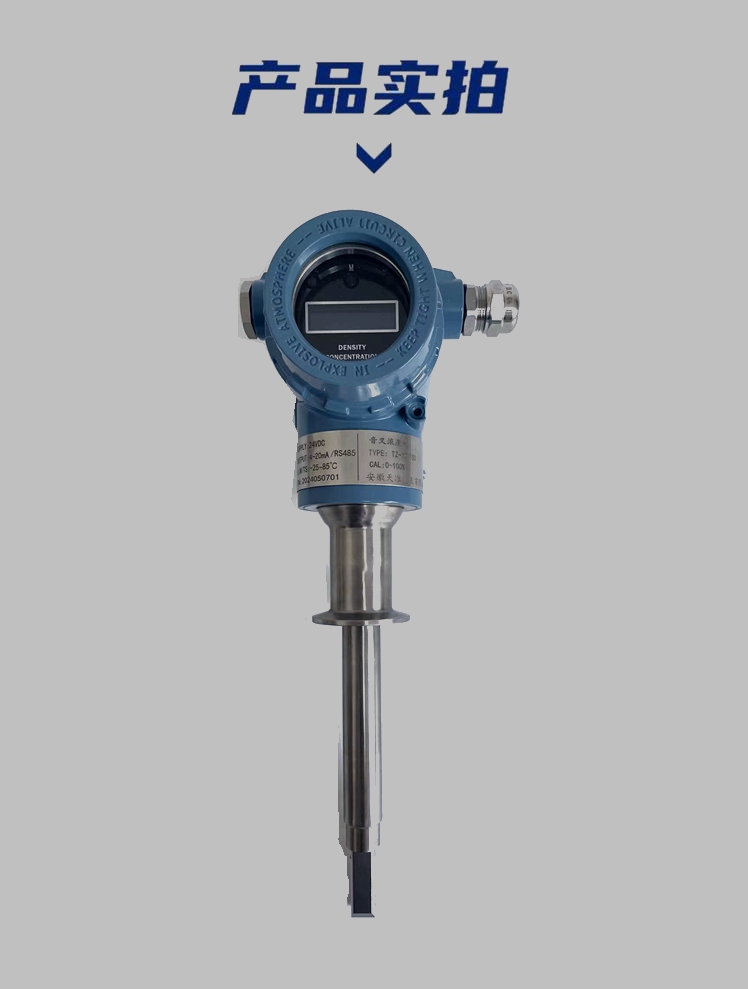

标题：天准卫生型卡箍式音叉密度计

产品概述

工作原理

天准卫生型卡箍式音叉密度计，是使用声波频率信号源对金属音叉进行激励，并使音叉处于中心频率下自由振动，此频率与接触液体的密度有着相联对应关系，因而通过对频率的分析可测量液体的密度，再进行温补可消除系统的温漂；而浓度则根据对应液体密度和浓度的关系式可计算出25℃温度下的浓度值。

1.3 应用行业

1、石化行业：柴油、汽油、乙烯等。

2、化工行业：硫酸、盐酸、硝酸、氨水、甲醇、乙醇、盐水、氢氧化钠、冷冻液、碳酸钠、甘油、双氧水等。

3、制药行业：药液、生物液体、醇提、丙酮、酒精回收等。

4、食品及饮料行业：糖水、果汁、酿造、奶油等。

5、电池、电解液行业：硫酸、氢氧化锂等。

6、环保行业：脱硫（石灰浆、石膏浆）、脱硝（氨水、尿素）、废水处理mvr（酸、碱、盐回收）等。

技术特点

天准卫生型卡箍式音叉密度计，是使用声波频率信号源对金属音叉进行激励，并使音叉处于中心频率下自由振动，此频率与接触液体的密度有着相联对应关系，因而通过对频率的分析可测量液体的密度，再进行温补可消除系统的温漂；而浓度则根据对应液体密度和浓度的关系式可计算出25℃温度下的浓度值。，配有基于微处理器的电子转换装置，集信号处理、计算和诊断功能于一身。除了具有令人信服的测量精度和可靠性，它可与PC通过RS485直接通讯，在ADView软件环境下，用户可直接对其进行在线节点配置、故障诊断和数据记录。在测量密度和温度的同时，也可计算出基本密度、°API、白利糖度以及浓度百分比、质量百分比、体积百分比、比重等参数。

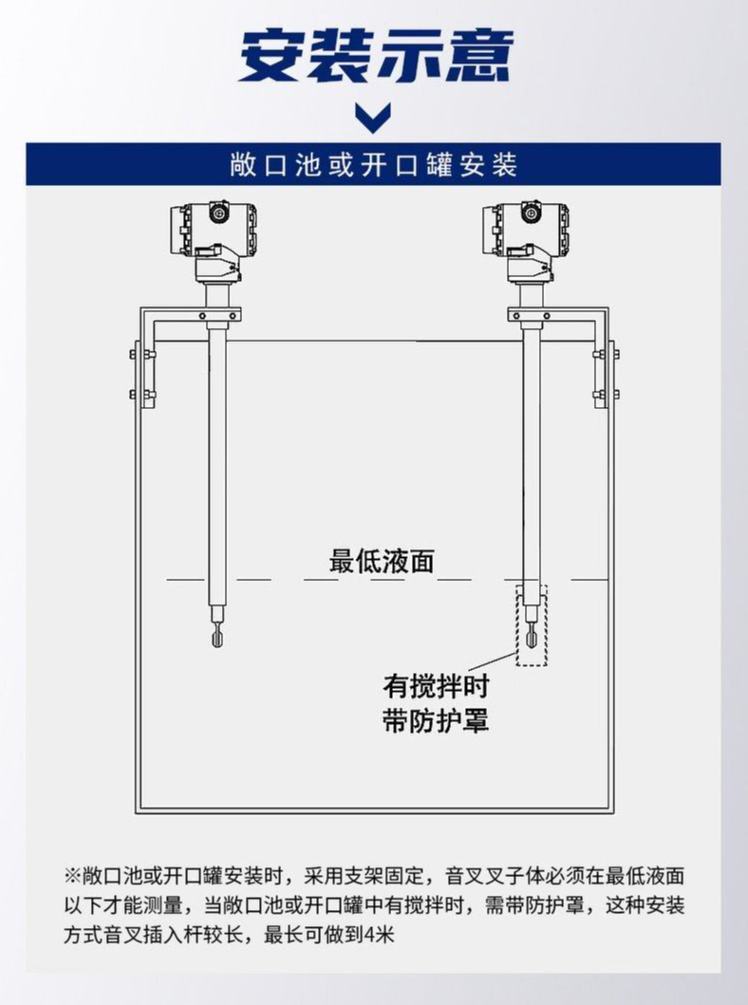

音叉密度计可以直接安装于储罐和管线上，其测量的流体粘度可高达20000cP，这是其优于其它同类产品的一个显著特征，而且它的性价比高。

技术参数

测量范围：0.5– 2.5 g /cc (500 – 2500 kg/m3)

标定范围：0.5 – 2.5 g/cc (500 – 2500 kg/m3)

测量精度：± 0.002 g/cc (± 2 kg/m3)

重复性：± 0.0002 g/cc (± 0.2 kg/m3)

操作温度范围：-50℃~ +130℃

最大工作压力：207 bar (3000psi)

流体粘度范围：0 – 20000cP

温度系数：小于0.1 kg/m3/℃(校正后)

压力影响：可忽略不计

内置温度传感器：PT100

接液材质：316L不锈钢、哈氏合金

叉体涂层：标准型，PTFE

供电电源：24VDC，≥50 mA

模拟信号输出：4 -20 mA，0-1000Hz，RS485 Modbus RTU

输出精度(20℃)：读数的± 0.1%或± 0.05% FS

输出重复性(-40 ~ +85℃)：± 0.05% FS

过程连接：ANSI 150 ~1500 RF，DIN 50 PN16，DIN 50PN40，IDF和RJT卫生型

防护等级：IP65

外壳：铝合金

优缺点

优点：安装简单，即插即用，免维护。可以测量含有固体或气泡的混合介质密度。

缺点：该密度计用于测量易结晶、结垢介质时效果不理想。
